1、裝置概述

ZW32-12/630-25型測量控制裝置（一體化故障隔離裝置）是額定電壓為12kV,三相交流50Hz的戶外配電設備，主要用于開斷過載電流、短路電流以及實現線路故障監測、判斷、處理的自動化裝置，集開關本體、取能單元、測量單元、控制單元一體化設計，具有安裝簡單、維護方便等特點，是實現配電線路饋線自動化系統首選設備。

與ZW32-12/630-25型測量控制裝置配套的低功耗配電自動化饋線終端，采用高性能新技術平臺，具有配網運行監視、控制和故障分析處理功能。終端采用標準航空接插件接口一次設備，信號和接口的兼容性好，整機功耗≤3W（不含后備電源）。

2、技術特點

1、取能裝置一體化設計，為裝置部件提供工作電源。

通過在測量控制裝置底座上兩端加裝高壓電容取能裝置，采用雙側取電模式，使一體化故障隔離裝置與取能裝置一體化設計。取電裝置不受天氣、負荷電流變化影響，穩定可靠。

2、智能測控終端一體化設計，實現信息采集及自動化控制。

智能測控終端與故障隔離裝置一體化設計，可在線采集線路相電流、相電壓及零序電流、零序電壓，通過GPRS通訊方式與饋線自動化系統結合，實現線路的數據采集、參數設定及遠程控制。

3、方便現場安裝，杜絕現場接線錯誤。

現場不需要連接其它電源裝置，一次吊裝測量控制裝置即可施工完畢，施工周期短，減少停電時間；所有二次連線在工廠完工，降低現場施工接線錯誤的風險。

4、具備電流互感器開路安全防護設計。

所有高壓電流互感器的出線都在底座內經過了二級電流傳感器的轉換處理。在智能測控終端未安裝時，不需要考慮高壓電流互感器誤開路的風險，減少現場施工誤操作事故。

5、采用全封閉結構，絕緣性能好

測量控制裝置采用三相支柱式全封閉結構,密封性能好,有防潮、防凝露性能,特別適應于嚴寒或高溫潮濕地區使用。

三相支柱內部和外部增加硅橡膠傘裙，使爬電距離大大增加，相間距340mm,滿足海拔3000米以下地區使用要求。

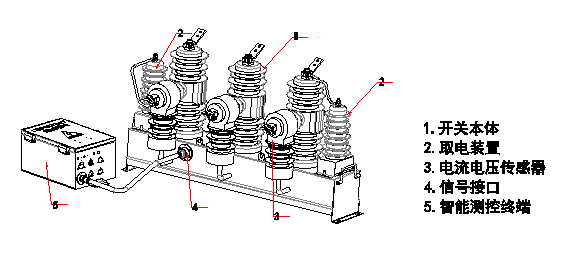

3、設備結構圖
